У меня есть товарищ Константин Петров! Познакомился с ним начале нулевых, когда вместе учились в Политехе (ИрГТУ, ныне — ИРНИТУ). Я пришёл туда после 11 класса, а он – после техникума. Сдружились мы на страсти к рок-музыке и игры на гитарах. Я слушал по большей части тяжёлый метал, но и гитаристов типа Гэри Мура, МакАлпайна, Блэкмора, Хендрикса или знал, или знал и уважал 🙂 А Костя фанател по большей части от шред-гитаристов (это те, кто запиливают умопомрачительные по своей скорости соляки). А самым любимым у него был Michael Angelo Batio.
Кроме слушанья и игры музыки Константин делал её! У него были (и есть 🙂 познания в электронике и он конструировал гитарные примочки. Где он находил схемы и чертежи я не знаю, но он показывал мне несколько собранных своими силами примочек.
Лет 10 назад он загорелся новой гитарой. Но решил пойти своим путём – собрать её из купленных деталей (таких, которые нужны ему, а не тех, которые использует производитель). Но дальше покупки на Aliexpress конструктора «сделай сам» дело не пошло. Или детали оказались неподходящего качества, или сменились приоритеты..
11 сентября 2026 мы встретились с ним на III Байкальском ИТ форуме. И он показал мне свою новую гитару и рассказал историю её изготовления.
У него нет аккаунта в вк, хотя мессенджерам пользуется. Поэтому решил написать об его опыте сборки сам 🙂
Я попросил у него фото и дополнительные материалы, чтобы собрать всё в кучу и в итоге понять сколько реальных денег это может стоить (без учёта времени изготовления).
Ниже рассказ о самой гитаре будет от первого лица.
—
Собрал себе гитару такую, какую хотел! В процессе сборки делал фотографии, они будут ниже. Часть инструментов и оборудования тоже уже было (покупалось для других целей), поэтому о них будет сказано, но без детализации.
Сборка заняла довольно долгое время (не менее полугода), но скорее из-за того, что в между началом и завершением были и выбор частей, их заказ и ожидание доставки. Если что-то не подходило, или пока шло – находился более интересный вариант, то заказывал его и снова ждал.
Начинать сборку лучше тогда, когда все части инструмента уже есть на руках. Это позволит увидеть все размеры, более точно рассчитать и подготовить места крепления.
Подготовительные работы и инструменты
Нужно место, где хранить все детали гитары с инструментами, где можно пошуметь и попылить, красить и сушить. Хоть дача, хоть гараж, хоть балкон или картонная коробка. Важно при покраске и лакировке создать беспыльную среду хотя бы на время, пока покрытие схватывается. Дальнейшая сушка может быть в любом спокойном месте.
Нужны инструменты о которых по ходу дальнейшего рассказа особо не будет упоминаться: молоток, отвёртки, плоскогубцы, паяльник и набор для пайки, кисточки, напильник, наждачная бумага, плотная бумага, карандаш, линейка, нож, набор шестигранников, сварочный аппарат и краскопульт.
Подготовка и сборка больших деталей
Гриф
В этот раз решил, что самостоятельную сборку грифа если и осилю, то потрачу много времени. Поэтому заказал готовый в сборке кленовый гриф на 22 лада с анкерным болтом, но без колков за ~2300 рублей. Как уже заметили, будем собирать классику 🙂 — Фендер СтратоТелекастер. На самом деле тут ещё и прагматический момент: руководств и чертежей для них в интернете очень много, а форма достаточно не сложная в изготовлении.
Очень приятный гриф. Прямой, без заусенцев у ладов. Доработки не потребовал.
Корпус

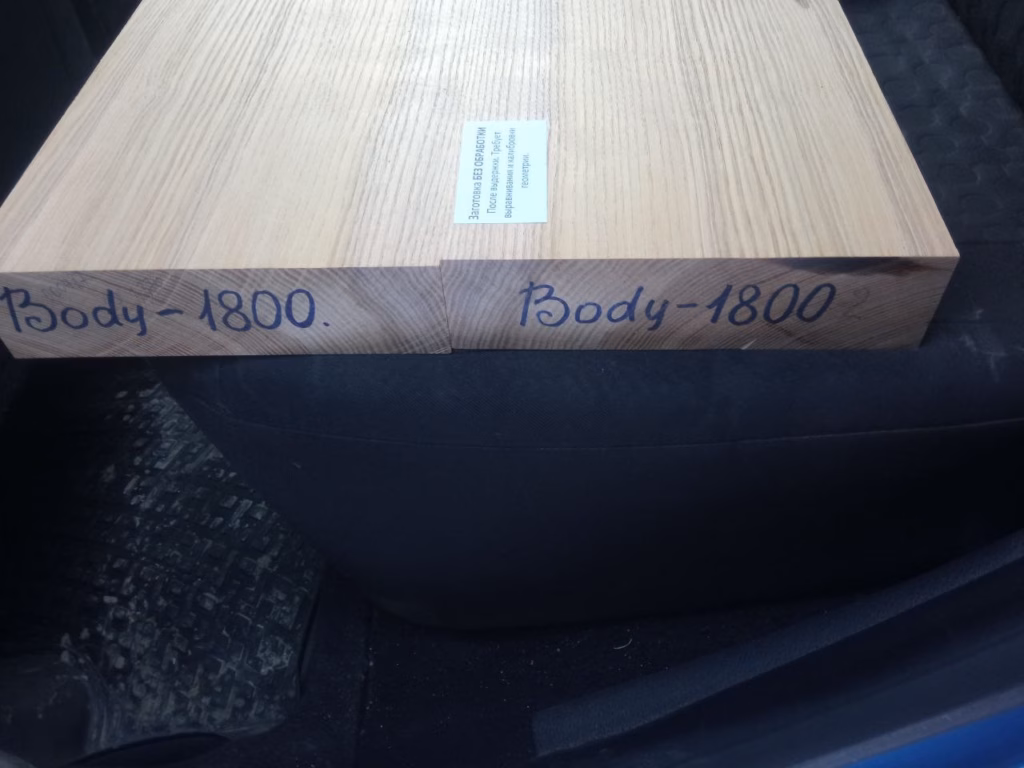

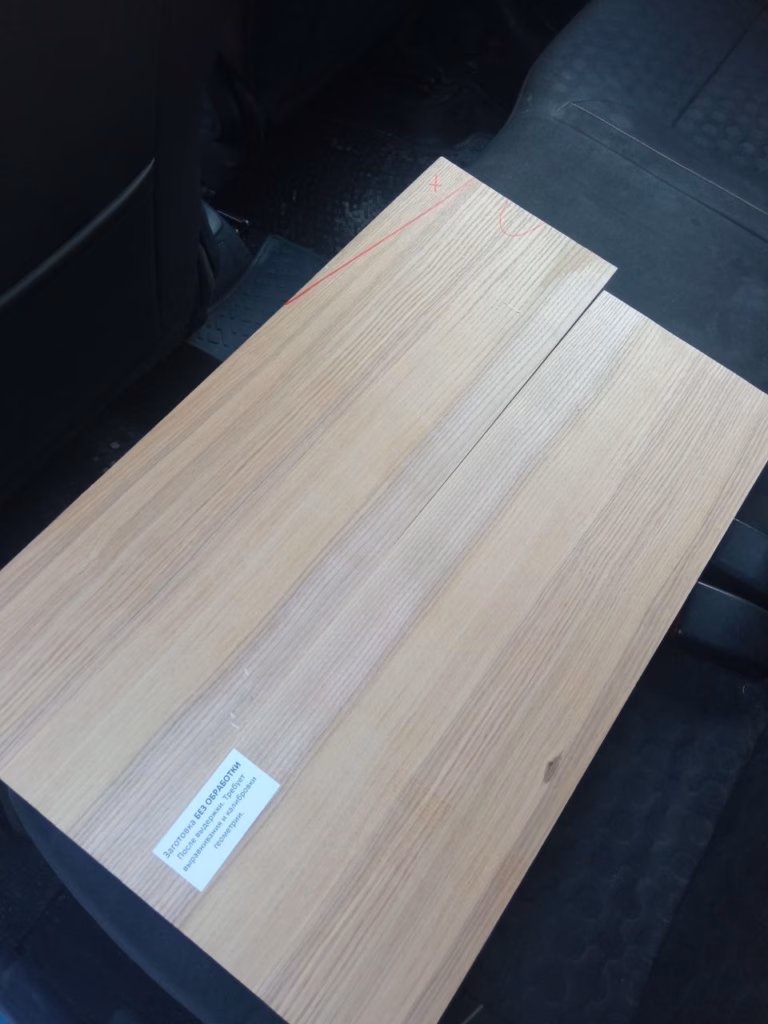

Делать корпус решил самостоятельно. Для этого заказал два куска древесины ясеня цвета «Ясень белый оливковый» модель Body-1800 (Заготовка без обработки).
Забегая вперёд скажу, что лучше заказать склейку заготовок сразу. Будет меньше мороки 🙂
По цене получилось 4900 рублей + 1000 рублей (доставка СДЭК).
Процесс склейки довольно простой: зачистить, обезжирить, промазать клеем, крепко сжать и оставить на время, которое указано на инструкции клея.
Для склеивания использовал столярный клей Titebond.

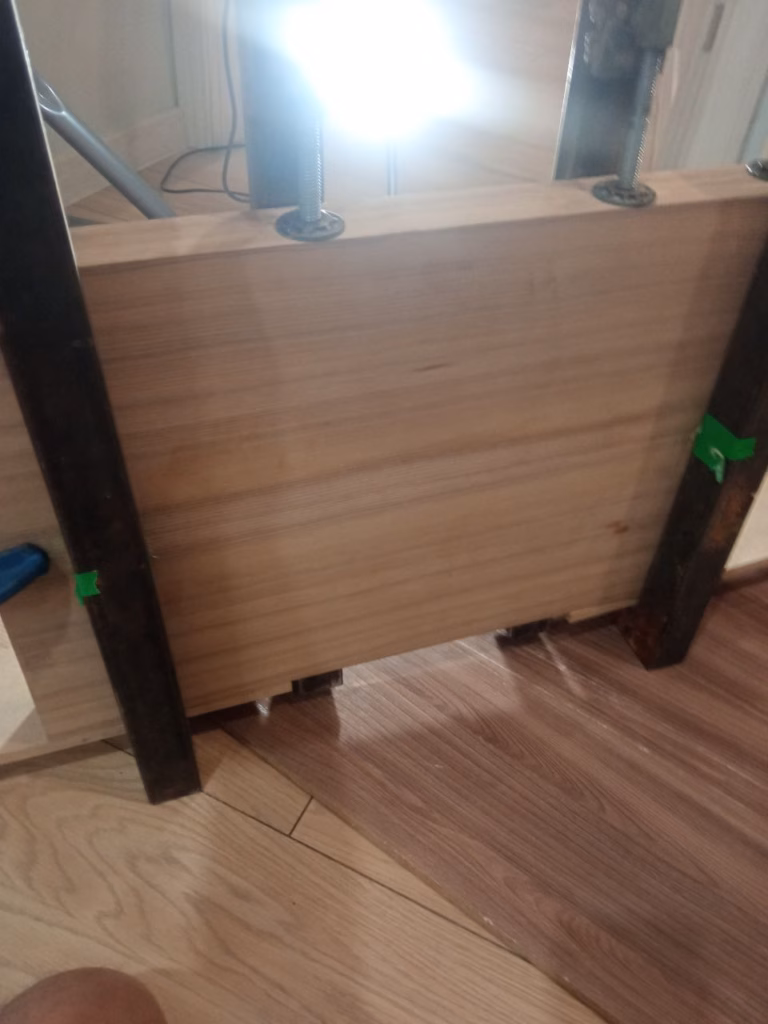

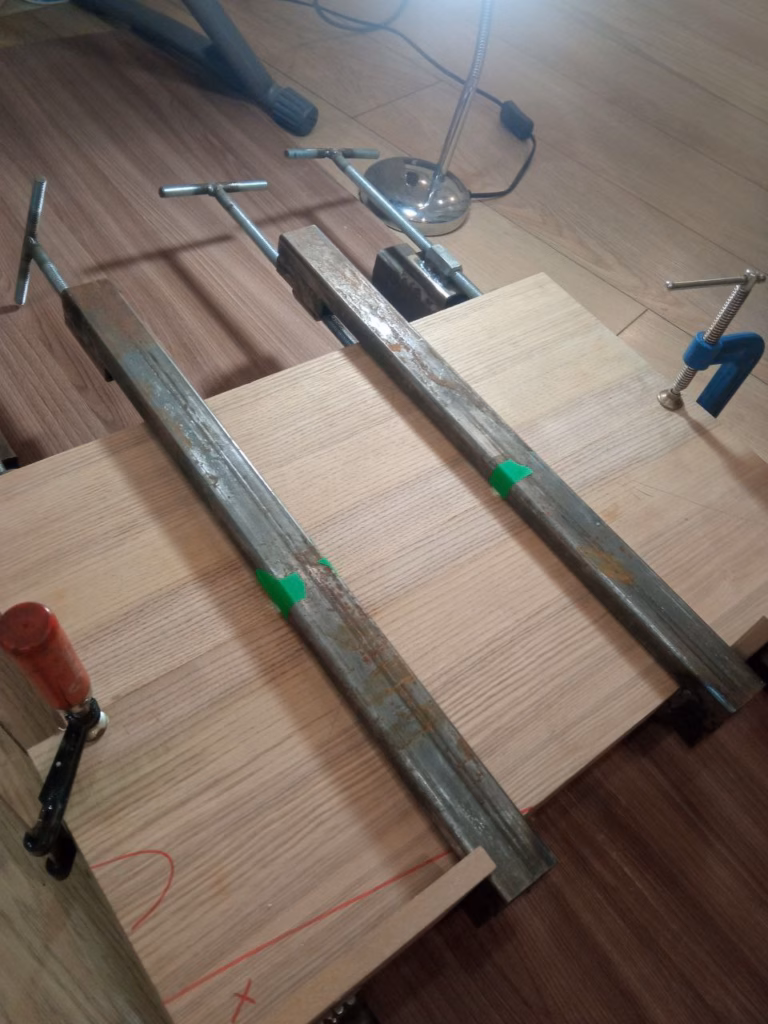

Для фиксации частей заготовки – большие струбцины. Их можно купить в строительном, а у меня есть сварочный аппарат и железяки – сварил нужной длины 🙂

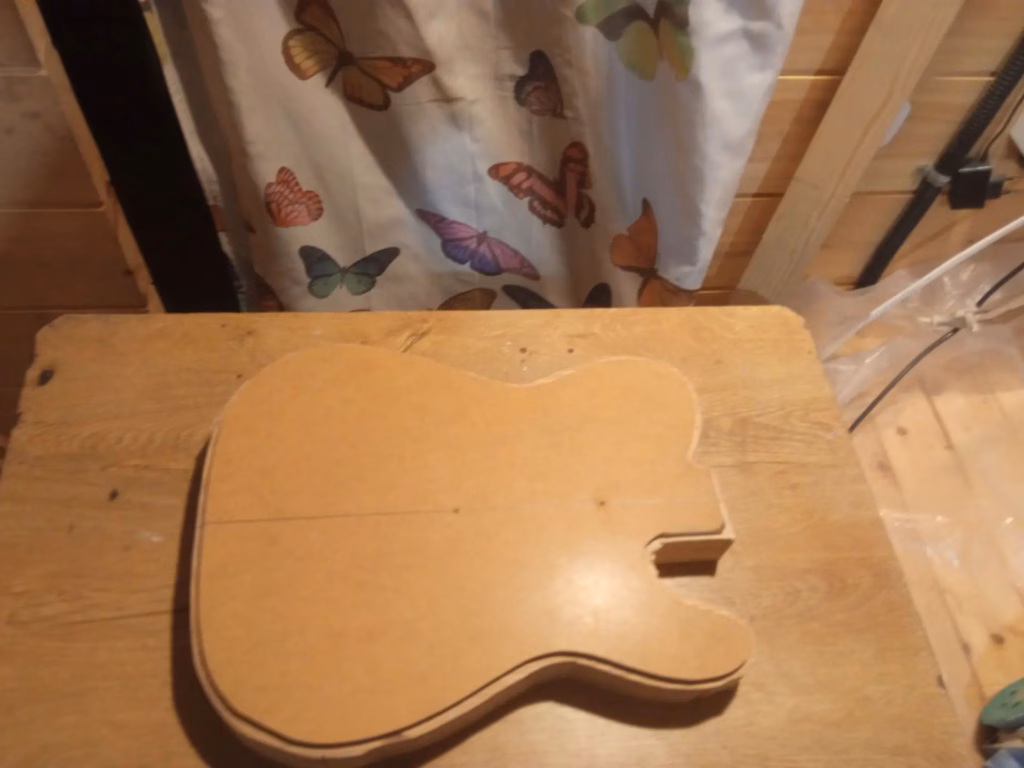

Далее по шаблону была вырезана нужная форма гитарной деки и сняты фаски.

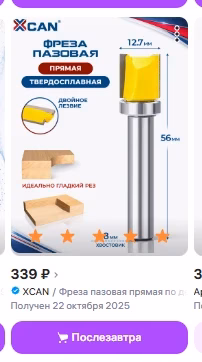

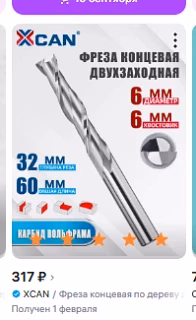

Использовал ручной фрезер и такую оснастку:
Получилась такая дека. Неровности потом вручную доработаются при подготовке к окраске.

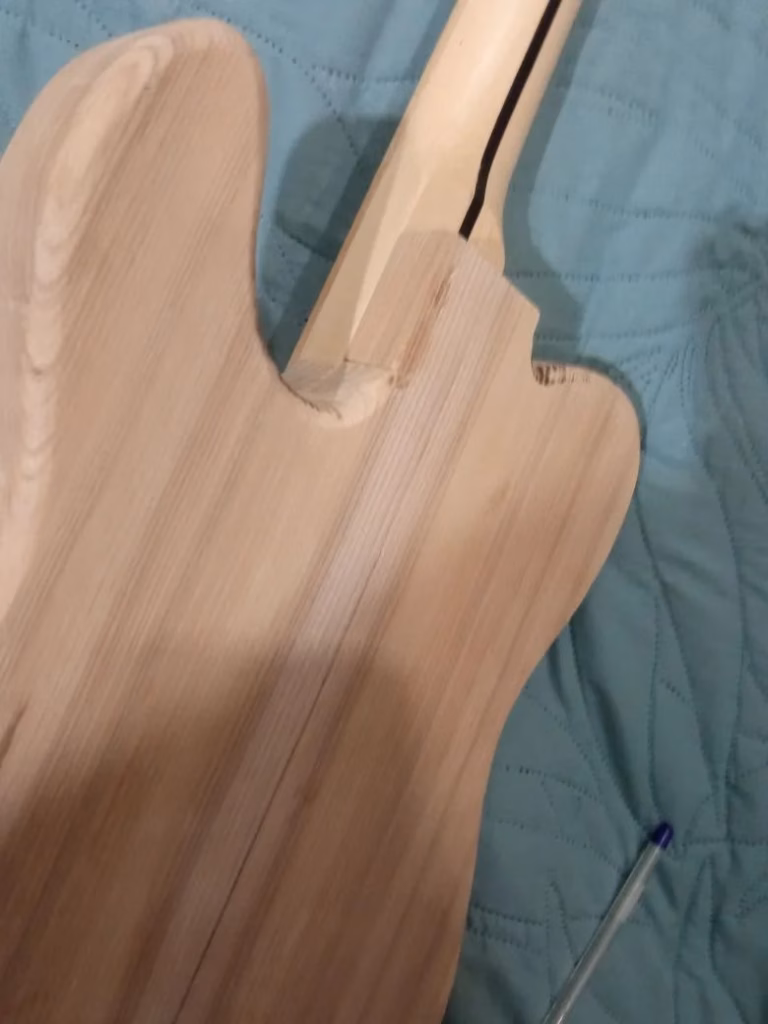

Следующий этап: вырезание посадочного места под гриф.

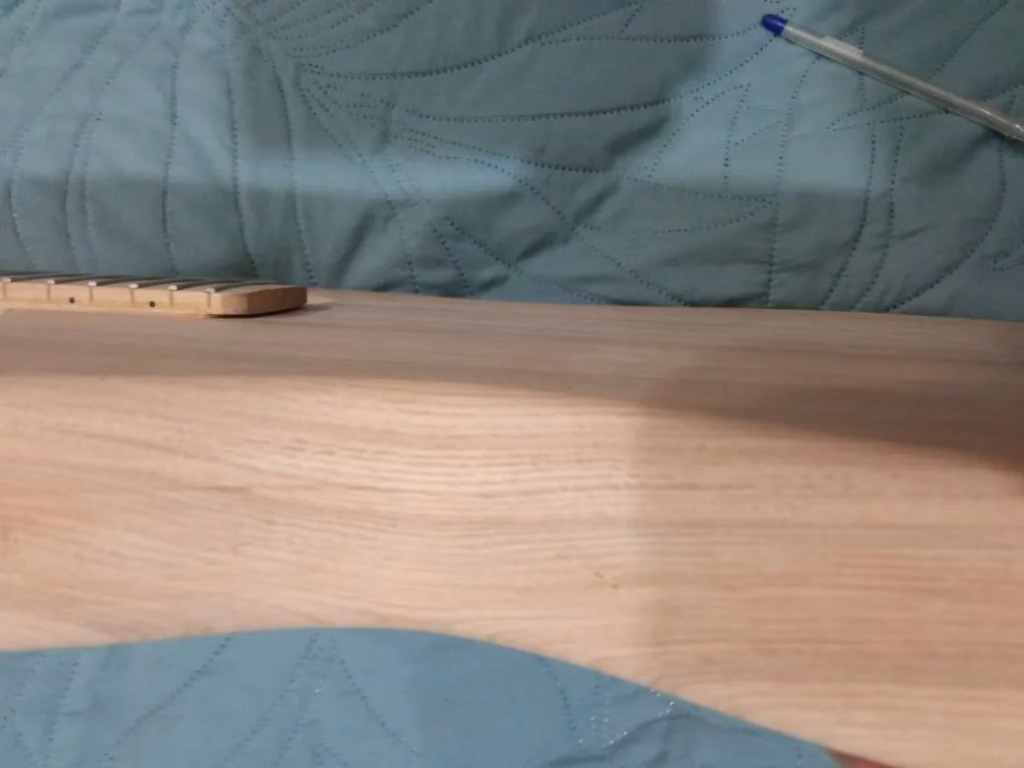

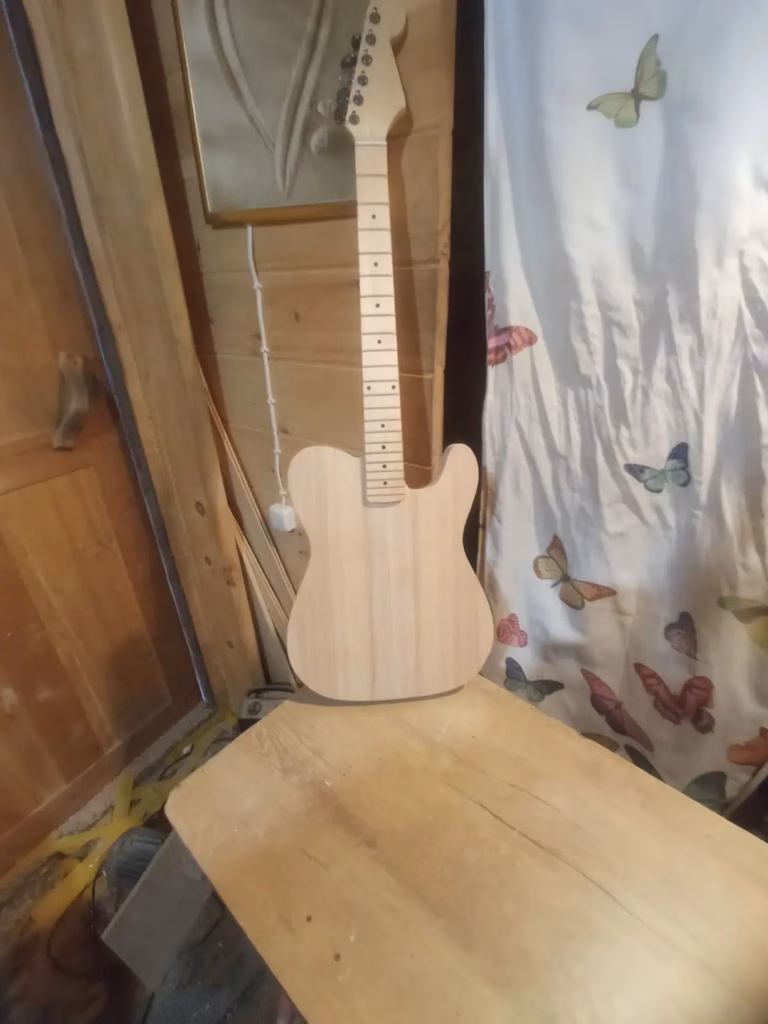

Чтобы сделать идеально так, что комар носа не подточит – пробовал на тестовых деревяшках и сделал шаблон. Только после этого на заготовке корпуса. Даже без крепления соединение получилось словно монолитное!

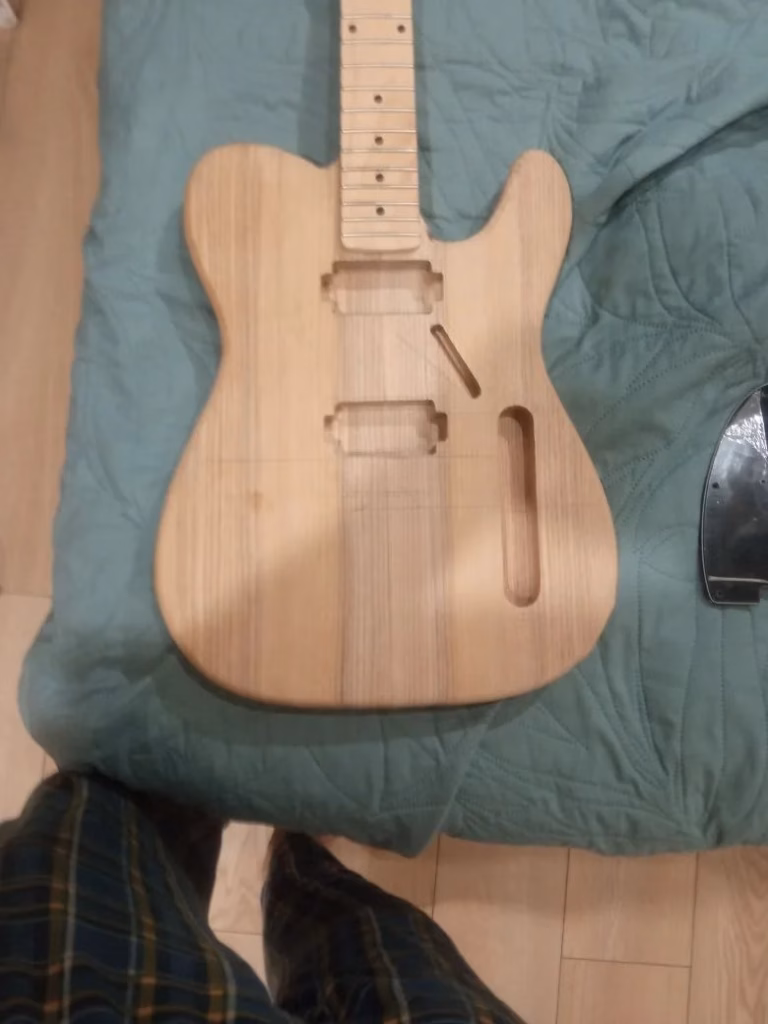

После того, как сборка двух важных частей инструмента завершена – можно приступать к разметке и вырезанию остальных посадочных мест и технологических отверстий. Это поможет снизить вероятность промаха в расстояниях и отношении крепления струн на корпусе и грифе к звукоснимателям.

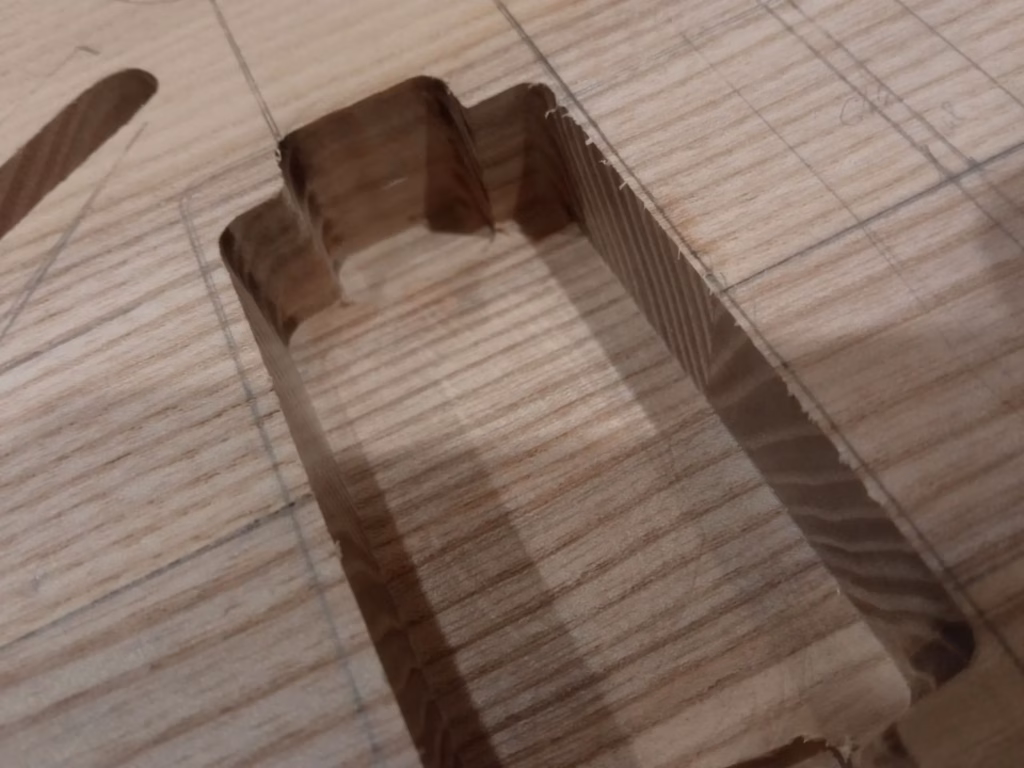

Приступаем к фрезеровке!
Покраска корпуса

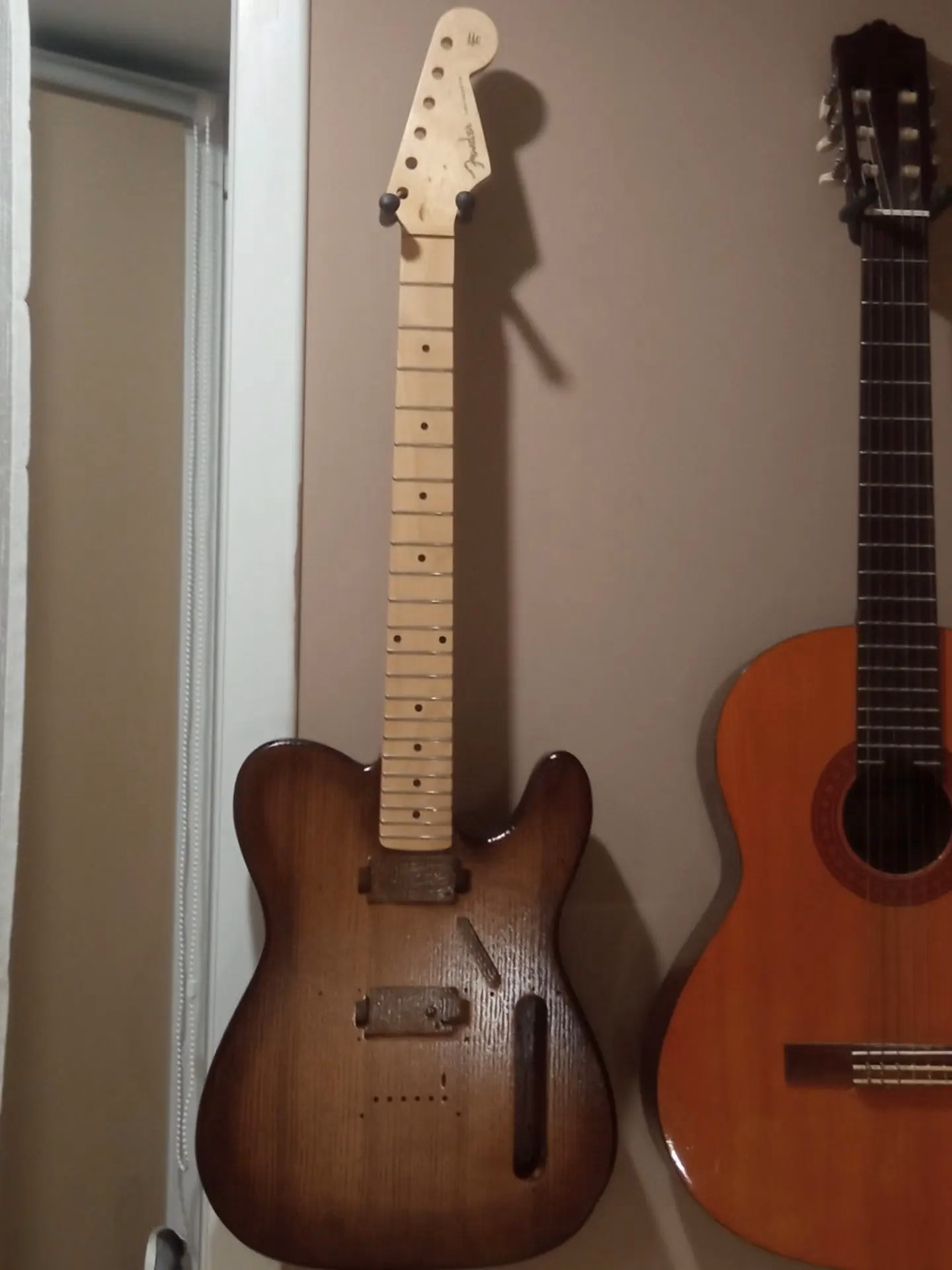

Вся разметка готова, все отфрезеровано. Можно приступать к шлифовке, лакированию, снова шлифовке и снова лакированию.
Намеренно не красил дерево. Хотел сохранить естественный вид дерева. По этой же причине не стал делать больше двух слоёв лака. Чтобы не было ощущения «рояльности». А чувствовалось фактура дерева.

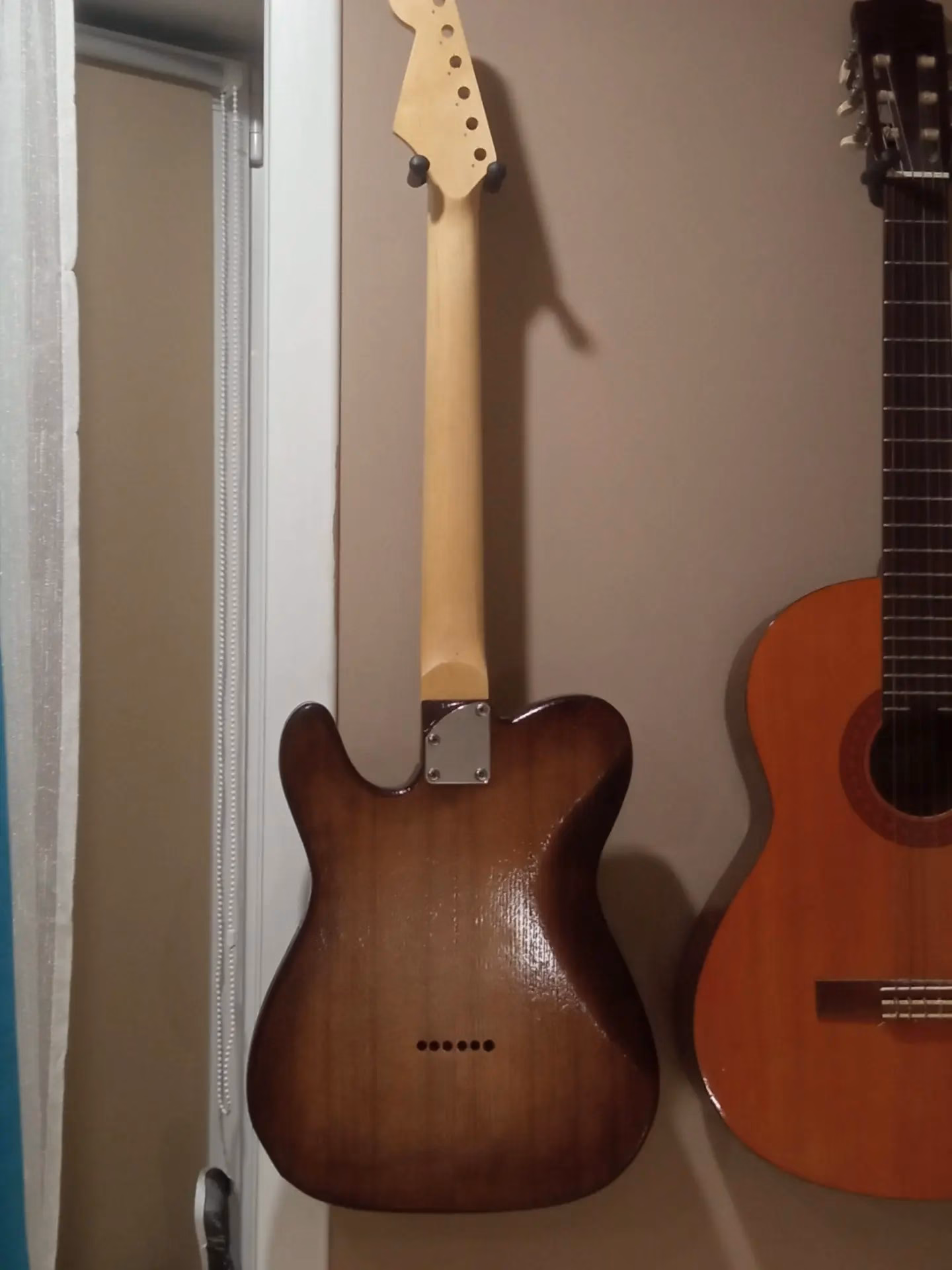

Использовал краскопульт, глянцевый двухкомпонентный лак и разбавитель. ~1600 рублей. Слой схватывался за полчаса и далее сох на балконе.
Сборка корпуса
После того, как покрытие высохло – собираем и фиксируем гриф и корпус болтами. Использовал такую накладку
Сборку оставшихся частей начнём сверху – вниз.
Колки

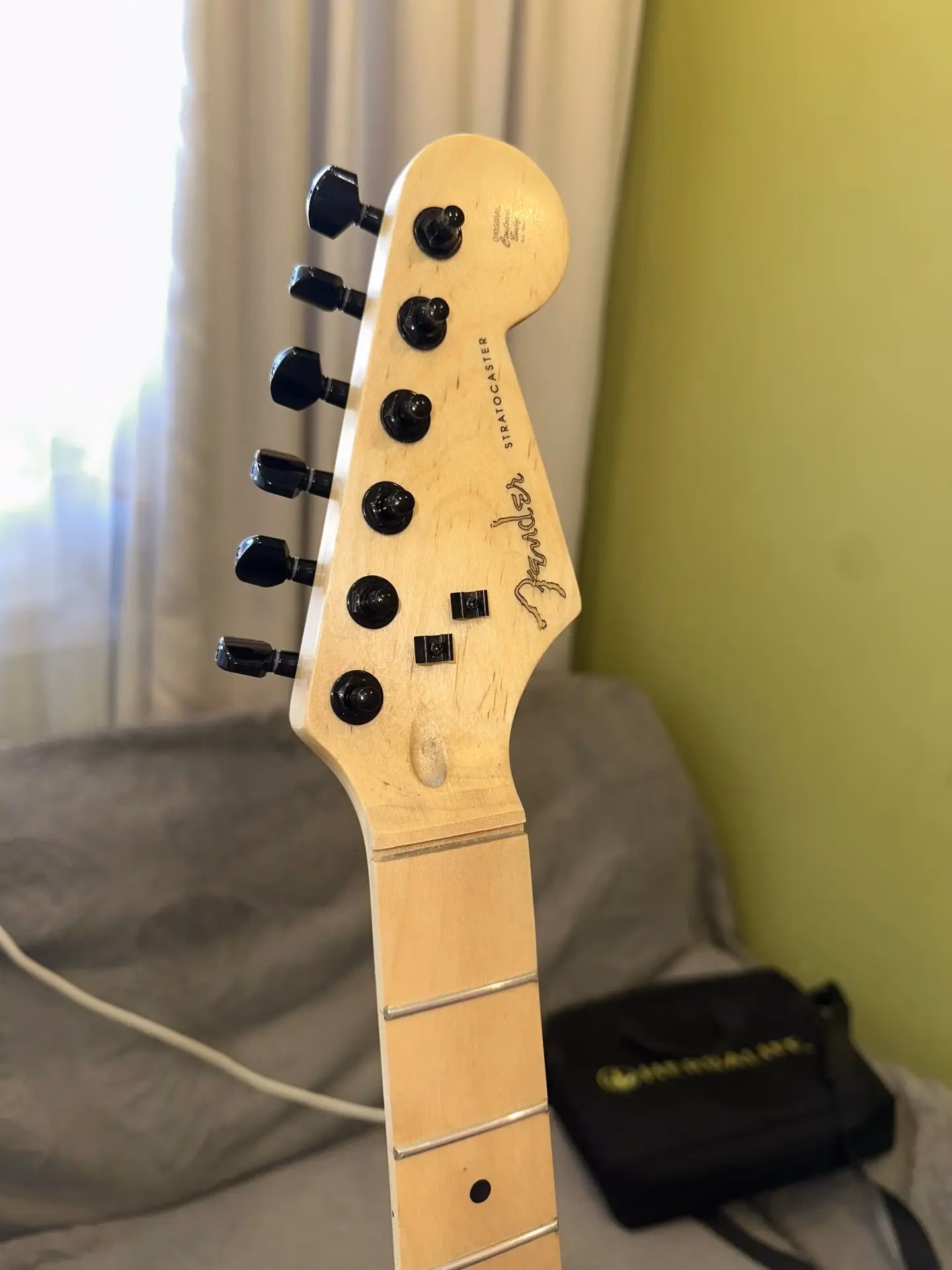

Колки взял с фиксаторами
Звукосниматели

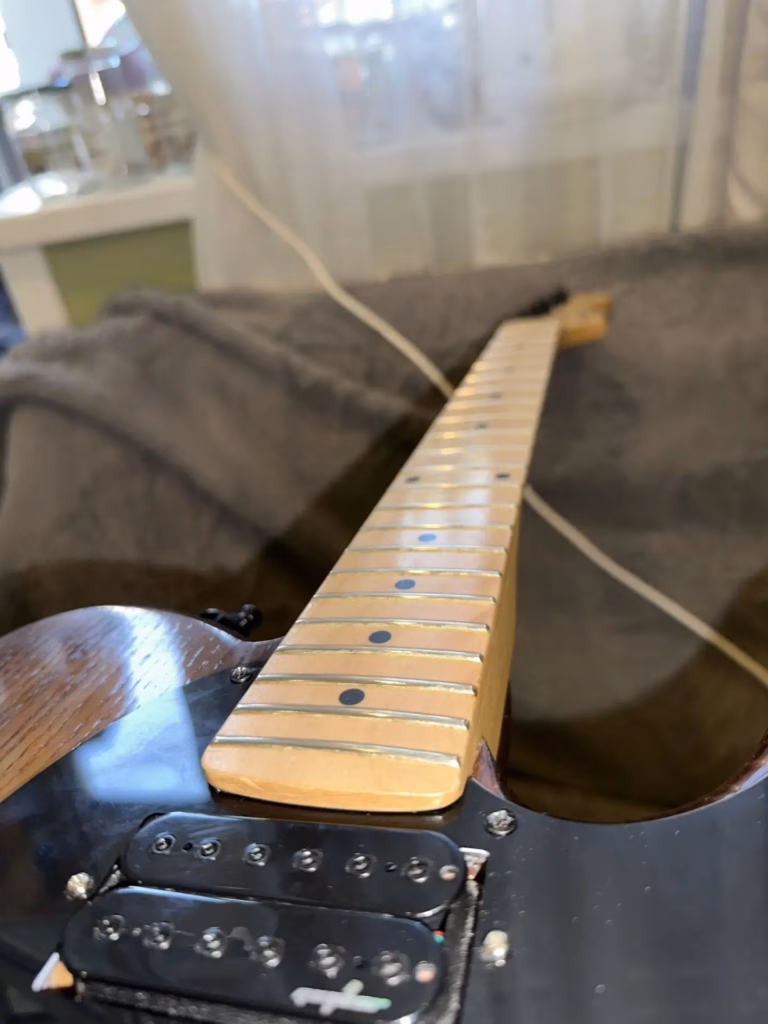

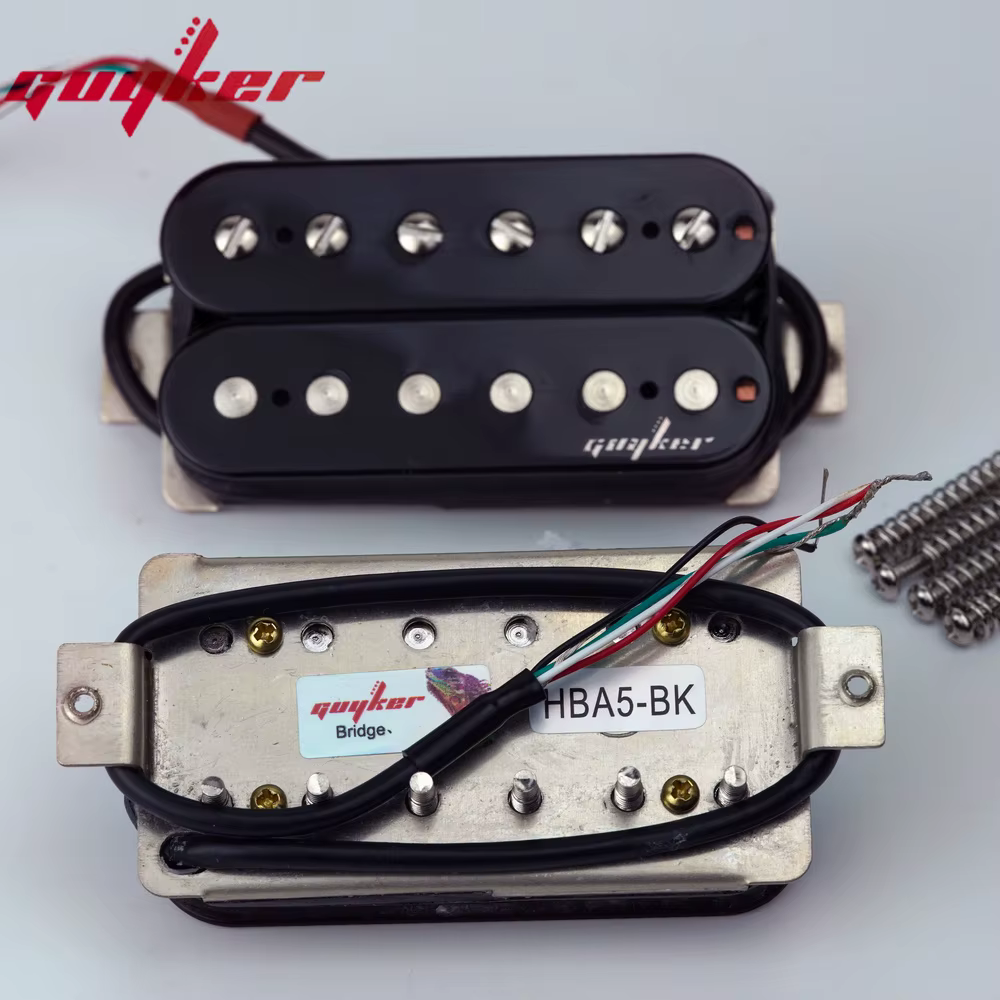

Поставил два хамбакера Guyker anico5 BK-XBB. Понравились своей универсальностью: можно переключать в синглы.
Бридж
Бридж взял сквозной с регулировкой.
Накладка
Чёрная накладка 🙂

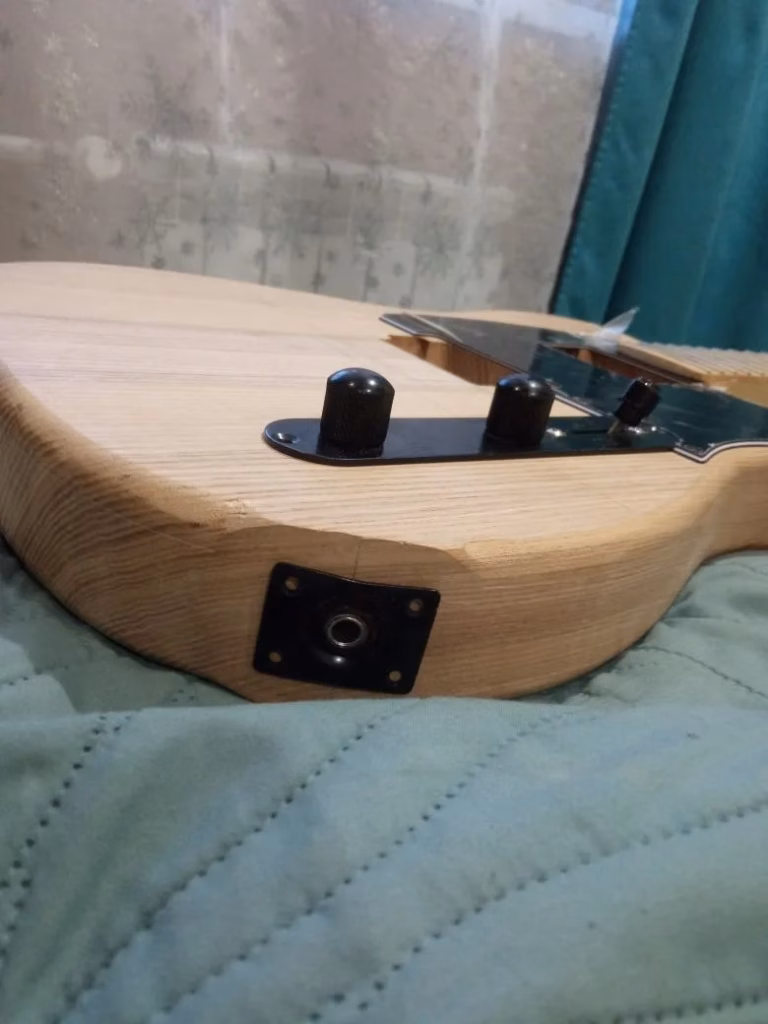

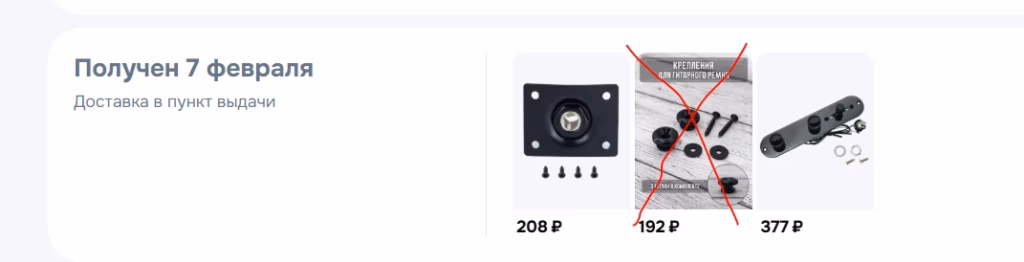

Блок потенциометров и разъём для подключения
Ремень

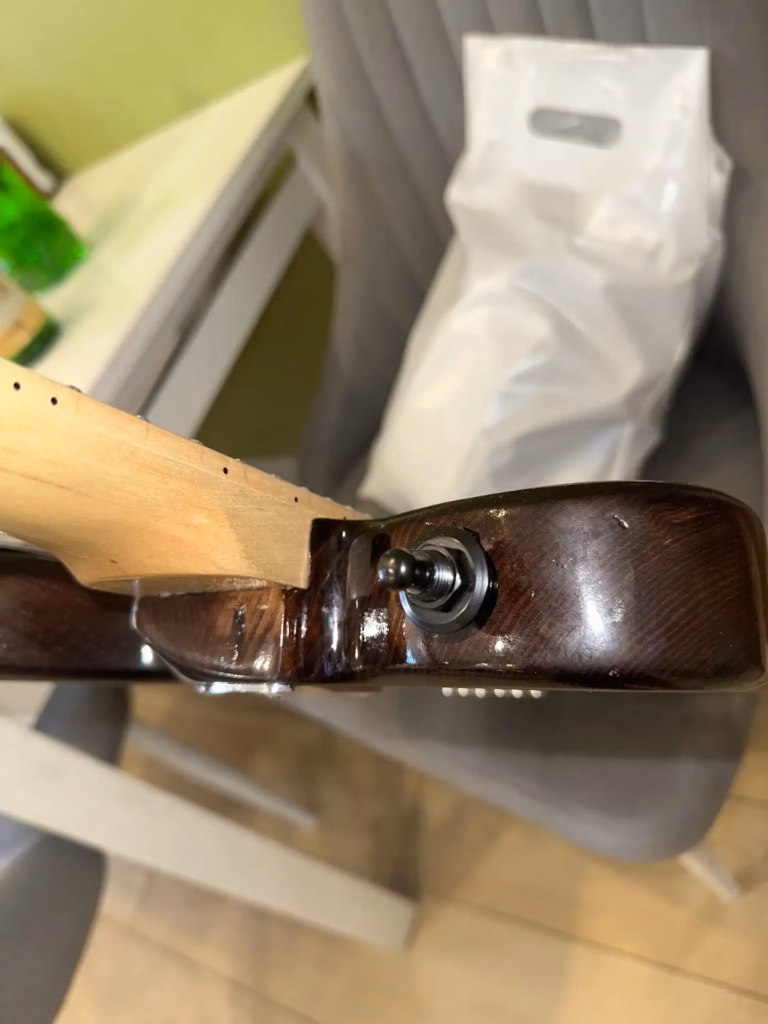

Ремень пока едет, крепится на систему со стреплоком.

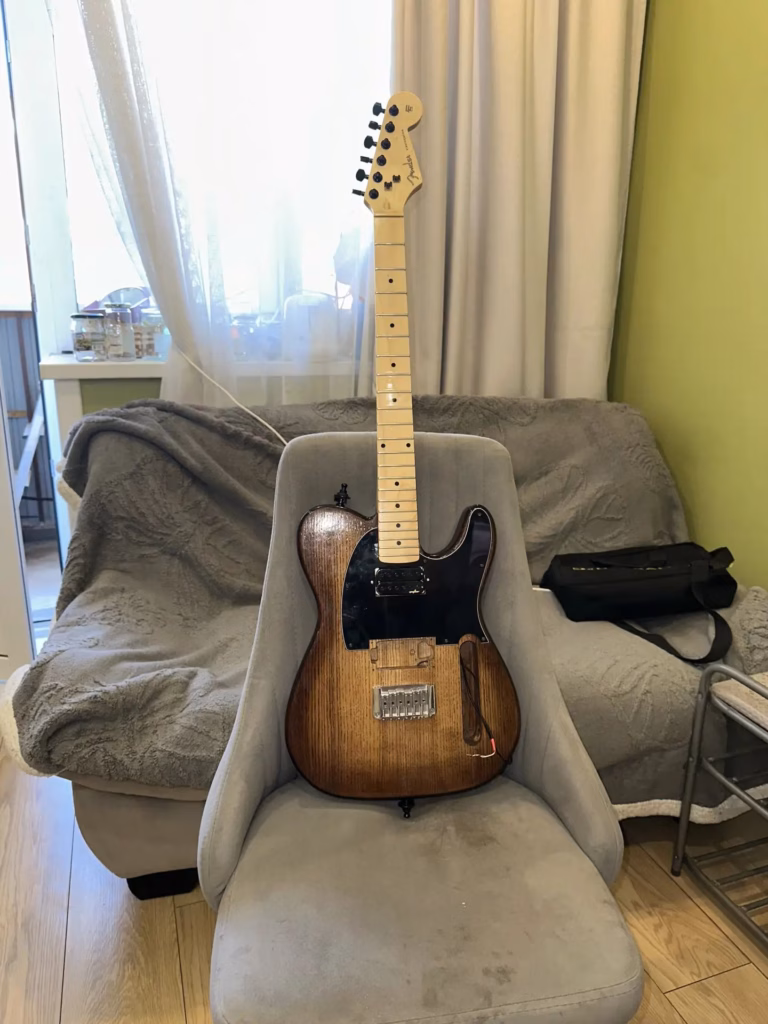

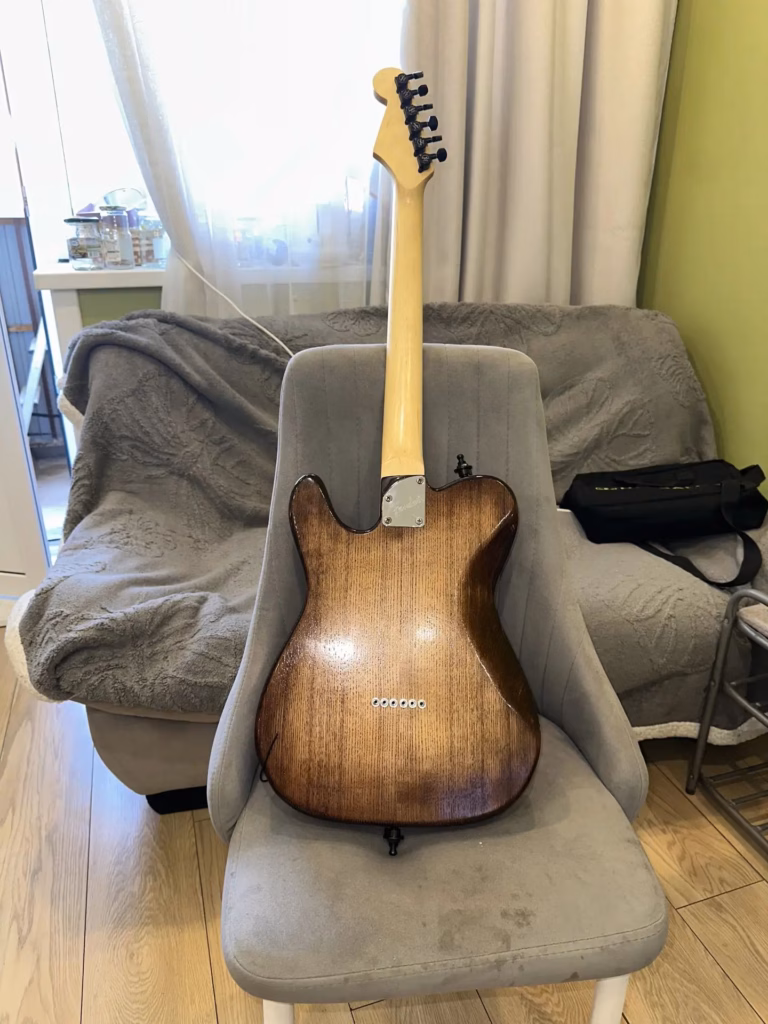

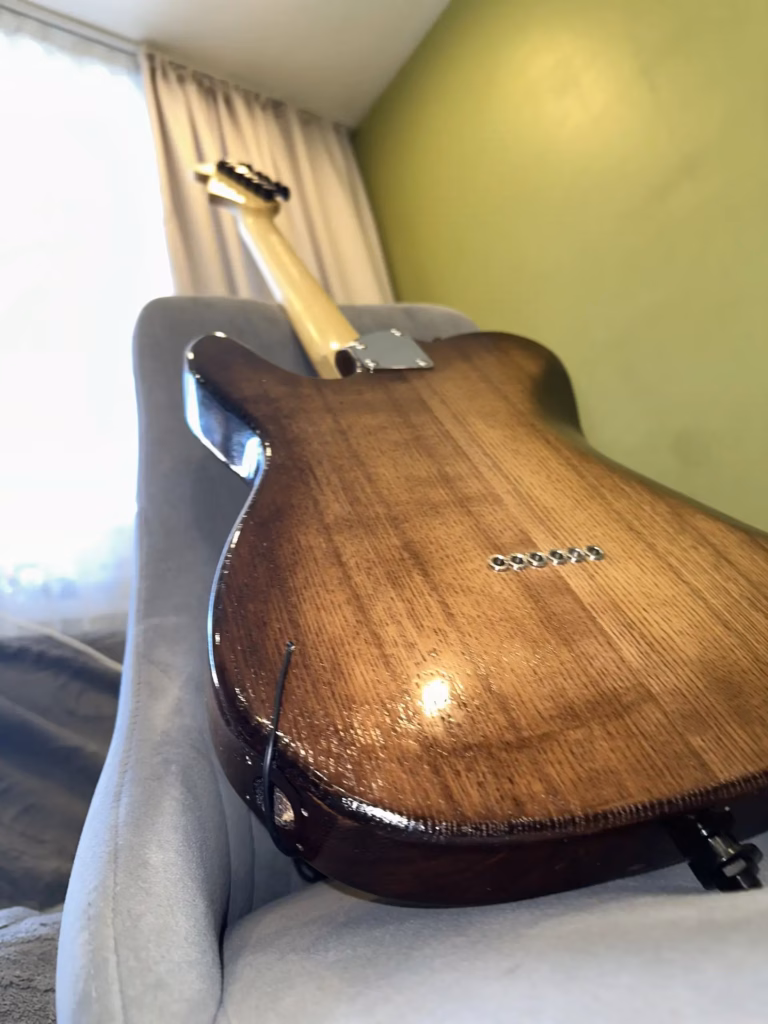

Любование гитарой
Через более чем полгода мучений получился инструмент, который всегда хотел 🙂

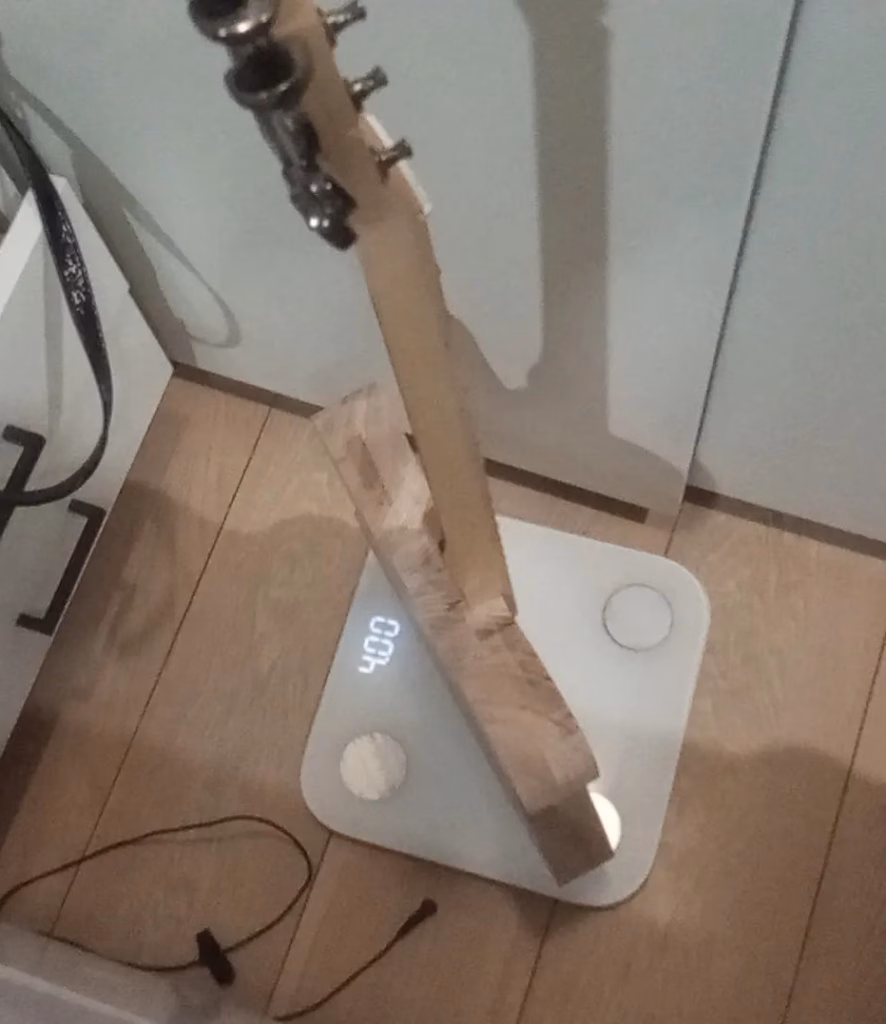

Получился звонкий инструмент с хорошим сустейном (словно с сквозным грифом)и весом ровно 4 килограмма!
Холодный расчёт

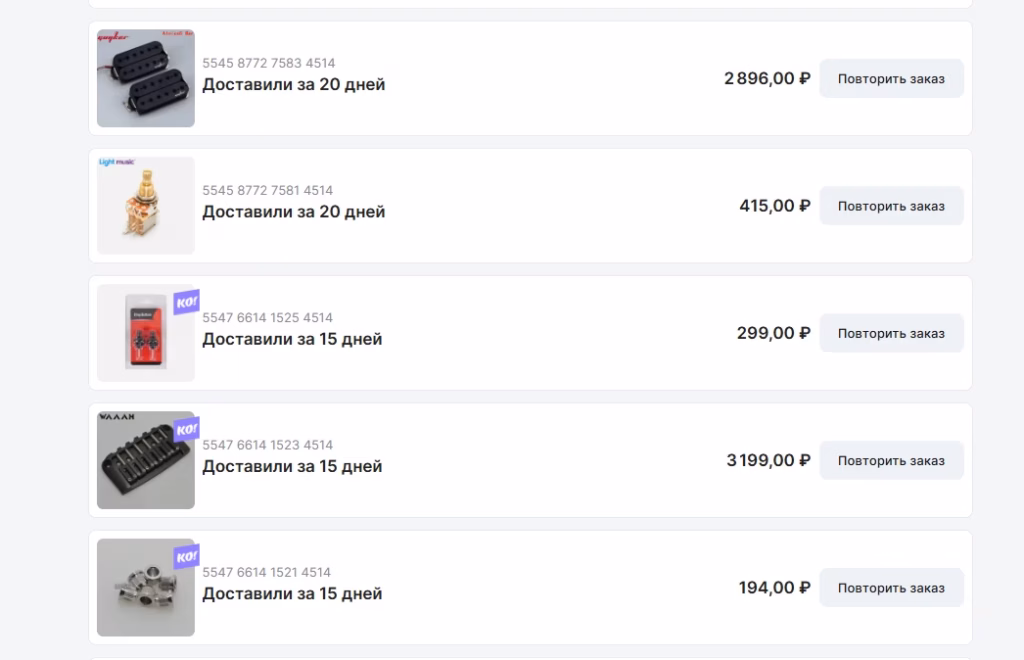

Если не считать наличия инструментов и собственных трудозатрат, то чтобы собрать гитару с нуля потребовалось около 22 тысяч рублей.
Покупалось всё или на алиэкспрессе, или на озоне. Стремился покупать не самоё дешёвое, а то, что действительно соотносилось по цене и качеству. Ну и личный опыт с отзывами в интернете 🙂
